从实验室到生产线：陶瓷纤维纸的5层微观结构解密

陶瓷纤维纸作为一种高性能隔热材料，其良好的微观结构决定了其在高温工业领域的广泛应用。从实验室研发到规模化生产，其5层微观结构经过精心设计与优化，实现了材料性能与工艺效率的双重突破。
一、5层微观结构解析
1. 纤维层：无序中的有序排列
结构特点：由直径2-5μm、长度30-250mm的陶瓷纤维无规则堆叠而成，形成类似“三维网络”的骨架结构。
功能作用：纤维的柔韧性和抗撕扯性能源于其长径比（>10）和表面光滑的微观形态。实验室通过静电纺丝技术调控纤维取向，生产线则采用吹丝法结合打浆机优化纤维分散性。
2. 粘结层：高温下的分子桥梁
工艺实现：加入高温黏合剂（如氧化铝溶液），在干燥过程中固化形成交联结构。
性能提升：粘结层增强了纤维间的结合力，使材料抗拉强度达2.6MPa（1200℃处理30分钟），解决了传统陶瓷纸高温下性能衰减问题。
3. 孔隙层：隔热的关键密码
气孔特征：固相（纤维）与气相（孔隙）连续分布，气孔率可达85%以上。
导热控制：孔隙层有效阻断热传导路径，800℃导热系数低至0.12W/(m·K)，较传统耐火砖降低60%。
4. 界面层：微观世界的“缓冲带”
结合机制：纤维与孔隙的界面结合强度通过优化纤维表面能调控。
抗热冲击：界面层可吸收热膨胀应力，材料经1300℃热震后仍保持结构完整。
5. 表面层：功能定制的“外衣”
处理工艺：通过喷雾施胶或浸渍氧化铝溶液，形成耐磨、耐腐蚀的表层。
应用场景：可定制疏水、亲水或导电表面，满足航空航天等特殊领域需求。
二、实验室到生产线技术转化
2.1 材料设计突破
实验室阶段：
采用静电纺丝直接成型技术，避免传统粘结剂高温挥发问题。
通过相组成调控（Al₂O₃/Y₂O₃/ZrO₂），提升材料高温稳定性。
生产阶段：
吹丝法结合流送分散工艺，确保纤维长宽比≥10。
加入高温黏合剂（含量<5%），平衡强度与柔韧性。
2.2 工艺优化路径
净化处理：四次离心除渣，纤维合格率提升至99.8%。
成型控制：纸机调节法（网速、浆料浓度）结合压缩法（热压/冷压），厚度公差控制在±0.1mm。
干燥工艺：梯度升温（20-200℃/h）避免收缩开裂，烧失量≤5%（750℃测试）。
2.3 质量控制体系
国家标准：符合GB/T 451.2-1989（定量重量）、GB/T 451.3-1989（厚度）等标准。
在线监测：采用红外热成像检测温度场分布，确保均匀性。
性能验证：1400℃耐火试验（72小时无结构破坏）和柔性测试（对折100次无断裂）。
三、行业应用与性能优势
3.1 核心应用场景
工业窑炉：作为炉衬材料降低能耗30%，蓄热系数比传统耐火砖低40%。
柔性电子：可打印陶瓷纤维纸在弯曲半径5mm下仍保持电路导通。
高温密封：弹性模量1.5GPa，适应复杂法兰结构密封需求。

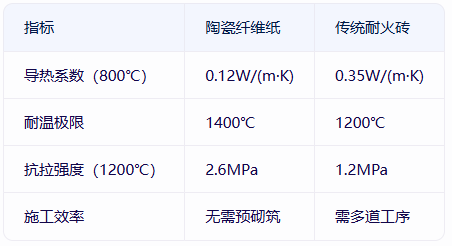

3.2 性能对比数据

四、技术挑战与解决方案
4.1 纤维分散难题
问题：纤维易团聚影响均匀性。
方案：优化打浆工艺（浓度3-5%），加入0.5%分散剂。
4.2 厚度控制瓶颈
问题：干燥收缩导致公差超标。
方案：采用在线厚度监测+反馈调节系统，精度达0.01mm。
4.3 界面结合缺陷
问题：黏合剂分布不均。
方案：喷雾施胶技术（雾化颗粒<10μm），覆盖率提升至98%。
五、未来展望
随着新能源、航空航天等领域的发展，陶瓷纤维纸正向超高温（>1600℃）、多功能化（如电磁屏蔽）方向演进。实验室正在研发纳米级陶瓷纤维（直径<1μm），预计导热系数可降低至0.08W/(m·K)。生产线则通过数字孪生技术优化工艺参数，推动材料性能与生产效率的双重提升。
从实验室到生产线，陶瓷纤维纸的5层微观结构解密，不仅展现了材料科学的前沿成果，更为高温工业的绿色转型提供了坚实的技术支撑。
