乙烯裂解炉衬里保温材料施工方法解析

乙烯裂解炉作为石油化工行业的核心设备，其衬里保温材料的施工直接关系到炉膛的热效率、安全性和使用寿命。今天路成节能将从材料选择、施工流程、技术要点及行业规范四个维度，深入解析乙烯裂解炉衬里保温材料的施工方法，为相关行业提供可借鉴的经验。
一、材料选择：精准匹配工况需求

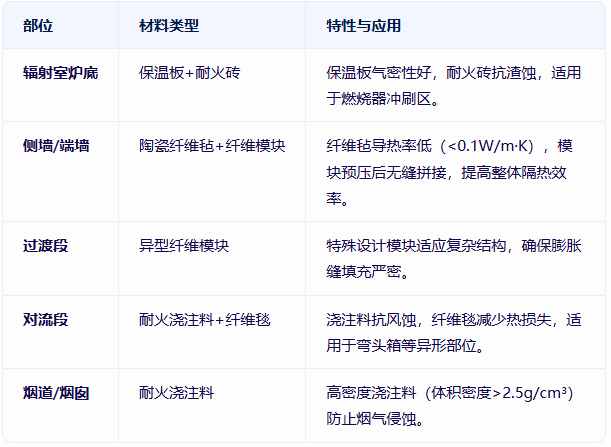

乙烯裂解炉衬里需承受高温（辐射室达1260℃）、热冲击和化学腐蚀，材料选择需兼顾隔热性能、抗侵蚀能力和施工便捷性。常用材料体系如下：

二、施工流程：分步控制质量关键节点
施工需严格按SH/T3511-2000《乙烯装置裂解炉施工技术规程》执行，核心流程如下：
1. 施工准备
脚手架搭设：
采用落地式扣件钢管双排架，立杆横距0.5m，纵距1.8m，步距1.8m，高度13m，确保施工安全与效率。
材料检验：
对陶瓷纤维毯、耐火砖等进行复检，重点检测体积密度、耐压强度等指标，不合格材料严禁入场。
2. 耐火砖墙砌筑
放线定位：
以炉壳板和衬里面为导面放线，四角设置皮数杆，用水平仪抄平底部。
砌筑工艺：
砖缝厚度≤2mm，错缝砌筑，拉钩嵌入深度≥25mm。
膨胀缝留设宽度按设计尺寸控制，填充含锆纤维毯。
3. 炉底浇筑料施工
模板支设：
燃烧器开口处用木模板围成圆形，确保浇筑料成型精度。
浇注与养护：
浇注料搅拌后30分钟内使用，采用振动棒与人工捣固结合。
初凝前刮平整形，养护24小时后喷淋保湿，养护期≥2天。
4. 陶瓷纤维模块安装
锚固系统：
采用S310不锈钢锚固钉，预埋深度一致，锁牢陶瓷杯。
模块排列：
自下而上按设计方向安装，每排调整间隙，表面平整度误差≤3mm。
拐角处模块采用“兵列式”排列，补偿条填充预设间隙。
5. 质量验收
外观检查：
衬里表面无裂纹、脱落，接缝严密。
性能检测：
取试块检测体积密度、耐压强度，结果需满足GBJ211-87《工业炉砌筑工程施工及验收规范》。
三、技术要点：解决施工难题的“金钥匙”
1. 热面与背衬协同设计
复合结构：辐射室采用“轻质砖+陶瓷纤维毯”复合衬里，既抗冲刷又隔热。
模块优化：含锆纤维模块（厚度≥250mm）配合背衬毯，减少锚固件热传导损失。
2. 膨胀缝处理
留设规范：宽度按设计尺寸控制，缝内填充弹性纤维毯，避免负误差。
动态补偿：模块间预设间隙，用U型钉固定补偿条，适应热膨胀。
3. 特殊部位施工
过渡段“Z”型结构：采用异型模块，确保气流通道平滑，减少涡流热损失。
对流段弯头箱：纤维毯层铺时错缝≥100mm，防止热量沿缝隙散失。
四、行业规范：合规是质量的底线
材料标准：
陶瓷纤维毯需符合GB/T 3003-2017《耐火材料 陶瓷纤维毯》标准。
耐火砖执行YB/T 370-2016《耐火砖》规范。
施工记录：
详细记录浇筑料配合比、养护温度、模块安装间隙等数据，确保可追溯性。
安全规范：
施工人员需通过安全技术培训，高空作业配备防坠落设备。
五、结语
乙烯裂解炉衬里保温材料的施工是一项系统性工程，需从材料选型、施工流程、技术细节到行业规范全方位把控。通过采用高性能陶瓷纤维模块、优化复合衬里结构、严格执行施工标准，可提升炉膛热效率（较传统耐火砖提高30%-50%），延长设备寿命。未来，随着材料科学的发展，轻质化、功能化的保温材料将进一步推动乙烯裂解炉向高效、绿色方向升级。
