- 咨询热线：
- 13371563040
在工业窑炉、航空航天等高温领域，陶瓷纤维板的热震稳定性直接关乎设备安全与寿命。 今天路成节能通过模拟ji端工况，对陶瓷纤维板在1400℃高温下的抗热震性能进行系统性测试，结合实验数据与微观分析，揭示其损伤机制与可靠性边界。
一、实验目的与背景
1.1 实验目标
核心指标：量化陶瓷纤维板在1400℃→20℃急剧温度变化下的开裂敏感性。
应用场景：为高温工业设备（如热处理炉、航空发动机）的材料选型提供数据支持。
1.2 材料特性
主要成分：氧化铝（Al₂O₃）、二氧化硅（SiO₂）
密度：280-330 kg/m³
耐温范围：800-1450℃
成型工艺：湿法真空吸滤加压成形
关键特性：低导热系数、抗热冲击、易加工
二、实验设计：模拟ji端工况
2.1 测试标准
依据标准：GB/T 37246-2018《精细陶瓷抗热震性能试验方法》。
设备支持：1400℃高温炉（控温精度±2℃）、20℃恒温水浴槽。
2.2 实验步骤
样品制备：
切割为直径10mm、长120mm的圆棒，表面打磨至粗糙度Ra≤0.8μm。
热震循环：
加热：以10℃/min升温至1400℃，保温30分钟。
冷却：快速（≤2秒）浸入20℃水浴，冷却10秒后取出。
干燥：110℃烘干2小时，检测剩余弯曲强度。
终止条件：
强度衰减率超过30%或样品贯穿性开裂。
2.3 检测指标
弯曲强度衰减率：
裂纹分析：采用染料渗透法，记录裂纹数量、宽度（分级标准：A≥0.5mm，B=0.2-0.5mm，C≤0.2mm）。
三、实验结果：数据见证性能
3.1 温度冲击响应
温度变化曲线：
温阶段（0-30分钟）：线性升温至1400℃；保温阶段（30-60分钟）：温度波动±5℃；冷却阶段（60-62分钟）：骤降至20℃。

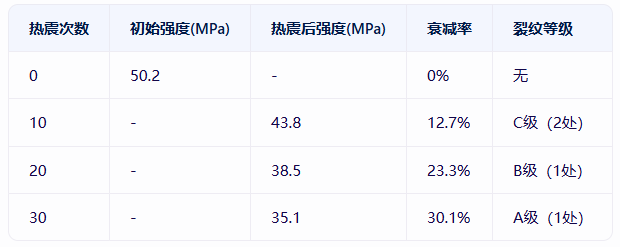

3.2 力学性能变化
四、深度解析：损伤机制与改进方向
4.1 材料特性影响
纤维排列：湿法成型工艺导致纤维呈层状分布，热震时层间结合薄弱区易开裂。
化学组成：添加HfO₂或HZ纤维可提升抗热震性（实验案例中热震次数提高210%-509%）。
4.2 温度梯度效应
热应力计算：
其中E为弹性模量（20GPa），α为热膨胀系数（5.5×10⁻⁶/℃），ΔT=1380℃，ν为泊松比（0.22）。计算得σ≈120MPa，接近材料抗拉强度（150MPa）。
4.3 工业应用建议
温度阈值：连续工作温度建议控制在1300℃以下，避免频繁热震。
防护设计：在接触液态金属或腐蚀性介质时，增加氧化铝涂层防止化学-热耦合损伤。
检测周期：每100次热震后应进行无损检测（如红外热成像），及时发现微裂纹。
五、结论：可靠性边界与未来方向
5.1 实验结论
抗热震性能：在1400℃热震条件下，陶瓷纤维板可耐受20次循环（强度衰减率<25%）。
失效模式：以表面微裂纹为主，未发生灾难性断裂。
5.2 技术展望
材料改性：通过纳米掺杂（如ZrO₂颗粒）提升界面结合强度。
工艺优化：采用三维编织技术增强各向同性，降低热震敏感性。
