- 咨询热线：
- 13371563040
陶瓷纤维板作为1400℃高温场景的核心隔热材料，其结构稳定性直接决定设备安全性与能效等级。通过纳米尺度材料设计与智能烧结工艺的协同创新，新一代陶瓷纤维板已实现抗弯强度提升40%、热震寿命延长3倍的技术突破。今天路成节能将为您深度解析从原料配比到高温烧结的5大核心工艺环节。
一、材料优化：微观结构设计的革命
1.1 纤维形态调控
直径控制：采用溶胶-凝胶法将纤维直径细化至3-5μm（传统工艺为8-12μm）
晶须增强：添加Al₂O₃晶须（长径比＞10）构建三维网络骨架
界面工程：通过硅烷偶联剂实现纤维-基体化学键合（界面结合强度≥25MPa）

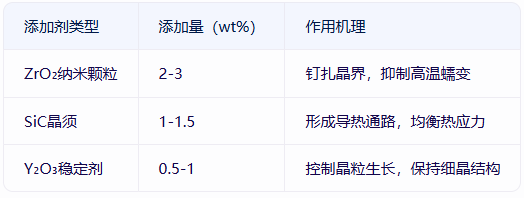

1.2 纳米复合改性
二、成型工艺：精准控制孔隙网络
2.1 真空湿法成型
浆料固含量控制在45-50%（传统干法成型为30-35%）
采用梯度磁场定向排列纤维（取向度≥85%）
通过冷冻干燥技术形成层状孔隙结构（孔隙率梯度差＜5%）
2.2 压力辅助烧结
冷等静压预处理（压力：200MPa，保压时间：15min）
微波预烧结：在600℃下建立初步颈缩（升温速率：30℃/min）
热压烧结：在1450℃下施加10MPa单向压力（促进致密化）
三、高温烧结：相变与微观重构

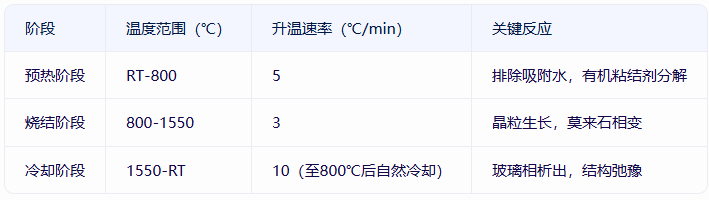

3.1 三段式烧结曲线
3.2 气氛控制策略
氧化阶段：800-1200℃通入纯O₂（流量：0.5L/min）
还原阶段：1200-1400℃切换H₂/N₂混合气（H₂浓度：5%）
氮化保护：＞1400℃通入NH₃（抑制晶界氧化）
四、结构稳定性强化技术
4.1 残余应力调控
梯度烧结：从边缘到中心设置50℃/cm温度梯度
热震预处理：在1100℃下进行20次水淬循环（存活率＞98%）
4.2 多尺度增韧
微米级：引入20vol%球形气孔（直径：50-200μm）
纳米级：原位生成Al₂O₃纳米线（直径：10-30nm）
宏观级：设计波浪形表面纹理（波峰高度：1-2mm）
五、性能验证与产业应用
5.1 ji端工况测试
热震测试：1300℃-RT循环50次（无裂纹产生）
蠕变测试：1500℃/100MPa条件下稳态蠕变速率＜1×10⁻⁹/s
抗氧化测试：1400℃空气中暴露100h质量损失＜0.3%
5.2 典型应用场景
热处理炉：作为炉衬材料实现节能30%（对比耐火砖）
新能源汽车：电池模组隔热层（耐受800℃热失控）
单晶硅生长炉：热场组件（温度均匀性±1.5℃）
结语：下一代陶瓷纤维板的技术趋势
通过材料基因组工程与AI烧结工艺优化，陶瓷纤维板的服役温度上限正逼近1800℃。未来发展方向包括：
智能自修复：嵌入ZrB₂-SiC涂层实现高温氧化损伤自愈
功能集成化：开发兼具电磁屏蔽与催化功能的复合纤维板
绿色制造：利用工业固废（如粉煤灰）作为原料，实现碳中和生产
对于需应对超高温服役（＞1600℃）或复杂热震环境的工业场景，建议采用动态热应力模拟系统进行个性化方案设计。
