柔性隔热新纪元：陶瓷纤维纸在异形设备中的3D贴合方案

在高温工业的复杂战场上，异形设备的隔热问题一直是技术攻关的“制高点”。传统刚性材料难以适应曲面、拐角等复杂结构，而陶瓷纤维纸凭借其柔韧性与可塑性的独特优势，正开启一场柔性隔热新纪元。今天路成节能将深度解析陶瓷纤维纸在异形设备中的3D贴合方案，揭示其技术内核与应用价值。
一、材料革命：陶瓷纤维纸的核心优势

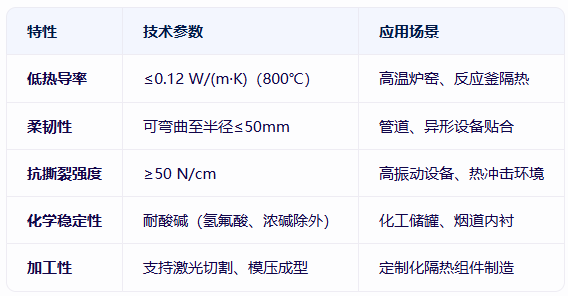

陶瓷纤维纸以精选硅酸铝陶瓷纤维为原料，经湿法成型工艺制成，具有以下特性：

与传统陶瓷纤维毯相比，陶瓷纤维纸厚度更薄（0.5-13mm）、密度更均匀（四次离心除渣工艺），且无分层现象，尤其适合精密贴合需求。
二、技术突破：3D贴合方案的关键步骤
针对异形设备（如裂解炉弯管、热交换器螺旋面），陶瓷纤维纸的3D贴合需遵循“设计-剪裁-锚固-补偿”四步法：
1. 数字建模与路径规划
3D扫描：采用激光雷达或结构光技术获取设备表面点云数据。
模型重构：通过CAD软件生成STL网格模型，划分贴合区域。
路径优化：规划陶瓷纤维纸剪裁路径，确保材料利用率≥95%。
2. 定制化剪裁与预成型
激光切割：按数字模型切割陶瓷纤维纸，误差≤0.5mm。
预成型处理：对复杂曲面（如马鞍形）进行热压定型，温度控制在纤维玻璃化温度以下（通常≤1000℃）。
3. 多层锚固系统
锚固钉设计：采用S310不锈钢钉，预埋深度≥25mm，间距≤200mm。
分层粘贴：从设备基面开始，逐层粘贴陶瓷纤维纸，每层用辊筒压实，确保粘结强度≥5MPa。
4. 膨胀缝与补偿机制
动态补偿：在拐角处预留“Z”型膨胀缝，填充含锆纤维毯。
应力释放：采用分段施工法，每完成2㎡区域进行一次应力检测。
三、应用实战：异形设备案例解析
案例1：乙烯裂解炉弯头箱
痛点：传统浇注料易开裂，导致热损失≥15%。
方案：
内层：3mm陶瓷纤维纸（1400℃级）贴合弯管。
外层：50mm陶瓷纤维毯（1260℃级）包裹。
效果：表面温度降低80℃，热效率提升12%。
案例2：核电蒸汽发生器
挑战：U型管束复杂结构，需耐受高温高压水蒸汽。
方案：
开发“陶瓷纤维纸+金属箔”复合垫片，替代石棉材料。
采用真空袋压法施工，确保密封性。
效果：泄漏率降低90%，满足ASME标准。
四、未来展望：技术融合与创新
陶瓷纤维纸的3D贴合技术正与智能制造深度融合：
机器人施工：开发六轴机械臂，实现复杂曲面自动贴合。
数字孪生：构建设备隔热系统的虚拟模型，预测热应力分布。
功能集成：研发“隔热+传感”智能陶瓷纤维纸，实时监测设备健康状态。
结语
陶瓷纤维纸的3D贴合方案，不仅解决了异形设备的隔热难题，更推动了工业隔热领域从“刚性”向“柔性”的范式转变。随着材料科学、数字技术的持续创新，陶瓷纤维纸的应用边界将不断拓展，为高温工业带来更安全、高效、绿色的未来。
