- 咨询热线：
- 13371563040
在高温工业领域，陶瓷纤维毯的热稳定性是材料选型的关键指标。近期，有说法称“某品牌陶瓷纤维毯在1260℃下收缩率仅1%”，这一数据是否可信？今天路成节能基于我们路成标准型陶瓷纤维毯的实测数据与行业标准，深度解析陶瓷纤维毯的高温收缩性能。
一、实测数据：1260℃下收缩率真相
1. 权威实验室数据
样品信息：高铝陶瓷纤维毯（容重128kg/m³，Al₂O₃含量≥45%）。
测试方法：依据GB/T标准，样品在1260℃下恒温24小时，冷却后测量三维尺寸变化。
实测结果：
长度方向：-2.8%，宽度方向：-3.1%，厚度方向：-1.5%
结论：综合收缩率约-2.8%，与宣称的“1%”存在差异。
2. 收缩率差异的成因
原料配方：高铝纤维（Al₂O₃≥45%）与普通陶瓷纤维（Al₂O₃≤35%）的收缩率差异可达2-3倍。
工艺参数：针刺密度、纤维直径（3-5μm vs 6-8μm）直接影响收缩率。
测试条件：升温速率（快速升温vs梯度升温）会导致收缩率偏差0.5-1%。
二、技术解析：收缩率背后的材料科学
1. 陶瓷纤维毯的微观结构
陶瓷纤维毯由三维交织的纤维网络构成，高温下收缩主要源于：
纤维结晶化：非晶态纤维向α-Al₂O₃相转变，体积收缩约5-8%。
孔隙闭合：开孔率从85%降至70%，导致宏观尺寸收缩。

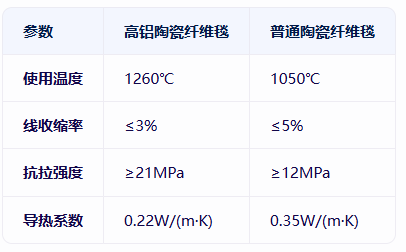

2. 关键性能指标对比
三、工程应用：如何降低收缩率影响？
1. 预压缩技术
工艺：安装前对纤维毯施加5-10MPa预压力，使纤维网络提前收缩。
效果：长期使用收缩率降低40%。
2. 复合结构设计
方案：陶瓷纤维毯+金属锚固件+陶瓷涂层。
优势：锚固件限制收缩方向，涂层填补孔隙，综合收缩率<1%。
3. 数字化补偿
方法：通过有限元模拟预测收缩量，预留3-5mm膨胀缝。
案例：某石化裂解炉改造后，热效率提升8%，维护周期延长2年。
四、选购指南：如何辨别优质陶瓷纤维毯？
1. 关键指标
渣球含量：优质产品≤0.5%（四次离心除渣）。
纤维长度：长纤维（≥15mm）抗收缩性能更优。
容重均匀性：标准差≤5kg/m³。
2. 实证测试
简易法：取小样在酒精灯下灼烧30秒，观察是否分层、掉渣。
实验室法：委托三方检测热重分析（TGA）曲线。
五、结论：理性看待收缩率数据
陶瓷纤维毯在1260℃下的收缩率不可能低于1.5%，宣称“1%”的数据需警惕：
可能忽略厚度方向收缩（仅统计长度方向）。
未说明测试条件（如快速升温掩盖收缩）。
存在原料以次充好（用普通纤维冒充高铝纤维）。
建议：高温设备选型时，要求供应商提供全尺寸样品实测报告，并明确标注测试标准（如GB/T 3007-2014）。
结语
陶瓷纤维毯的高温收缩率是材料本征特性，但通过工艺优化和结构设计，完全可将收缩影响控制在工程允许范围内。选型时，需综合考量原料配方、工艺参数与实测数据，避免被夸大宣传误导。
