- 咨询热线：
- 13371563040
玻璃熔窑作为连续运行的高温设备（1500-1700℃），其耐火保温系统直接影响能耗、窑龄和玻璃质量。今天路成节能从材料选型、施工规范到运维管理，系统解析现代化窑炉保温工程的核心技术，助力企业实现节能降耗与安全生产双重目标。
一、材料选型矩阵：精准匹配工况需求

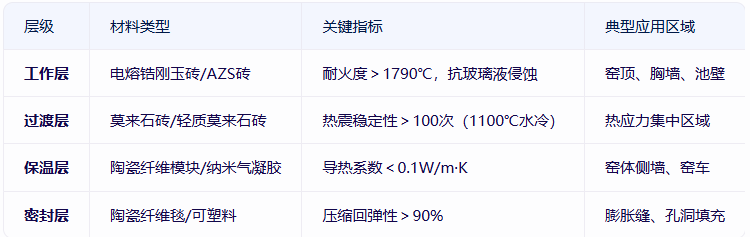

1.1 耐火材料分层体系
1.2 材料验证标准
高温模拟试验：通过荷重软化点测试（CLSP＞1650℃）和抗蠕变测试（1500℃×24h变形量＜1%）
化学兼容性检测：检测材料在玻璃液中的Al₂O₃、ZrO₂溶出量（要求＜0.5%）
认证要求：符合GB/T 30872-2014《玻璃熔窑用耐火材料》及ASTM C1523标准
二、施工准备：筑牢安全与质量根基
2.1 基体处理规范
表面清理：采用高压水枪（压力＞15MPa）清除浮灰，锚固件焊接部位做PT渗透检测
尺寸复核：使用三维激光扫描仪建立窑体数字模型，精度误差≤±2mm
预组装验证：对异形砖进行1:1干摆，确保砖缝＜1.5mm（胸墙部位≤1mm）
2.2 锚固件系统设计
力学计算：根据窑体自重及热应力设计锚固件间距（通常横向400mm×纵向400mm）
材质选择：高温区选用310S不锈钢锚固件，预紧力＞25kN
防腐处理：焊接部位涂刷耐高温铝粉涂料（耐温800℃以上）
三、施工流程：毫米级精度控制
3.1 工作层砌筑技术
砖型设计：采用楔形砖（公差＜0.3mm）配合耐火泥（Al₂O₃含量＞65%）
砌筑原则：
窑顶采用“人”字形砌筑，砖缝错开＞1/3砖长
胸墙实施“三合一”砌筑法（耐火砖+背衬砖+保温层同步施工）
质量监控：每5㎡抽检砖缝平直度（允许偏差≤1.5mm）
3.2 保温层施工要点
模块安装：采用“品”字形拼缝，压缩率控制在8%-12%（窑车部位≤5%）
锚固件焊接：采用陶瓷垫片隔离，防止热传导（垫片厚度＞5mm）
膨胀缝预留：
纵向缝：每3米设置1条，宽度20-30mm
横向缝：窑顶每1.5米设置1条，填充陶瓷纤维毯
3.3 关键节点处理
窑门密封：采用双层陶瓷纤维毯+刚玉莫来石可塑料复合结构
烧嘴砖安装：使用红外测温仪定位，砖体预热至800℃以上再砌筑
玻璃液面线防护：砌筑锆刚玉砖后，表面喷涂Cr₂O₃涂层（厚度0.5-1mm）
四、质量验收与运维管理
4.1 验收标准体系
外观检查：无贯穿性裂纹，剥落面积＜1cm²/m²
尺寸检测：使用激光测距仪测量窑体轮廓，与设计偏差≤±5mm
烘窑验证：按升温曲线（30℃/h）烘窑至1200℃，保温72小时观察砖体变化
4.2 智能运维策略
在线监测：安装分布式光纤测温系统，实时监控窑体温度变化梯度
数字孪生：建立窑炉三维模型，预测砖体侵蚀速率（精度＞90%）
维护周期：每3个月检查膨胀缝状态，每年进行热成像检测（温差＞50℃需预警）
五、常见QA：专家级解决方案
Q：如何预防窑体“剥洋葱”式剥落？
A：采用复合结构+梯度导热设计，确保各层材料热膨胀系数匹配（Δα＜1×10⁻⁶/℃）
Q：窑车保温层塌陷如何处理？
A：局部塌陷可注射氧化铝基耐火浇注料，大面积损坏需拆除重建并升级锚固件密度
Q：玻璃液面线砖蚀损过快的原因？
A：可能因砖体气孔率过高（应选用致密锆刚玉砖，气孔率＜8%）或玻璃液对流冲刷（优化窑炉结构设计）
【结语】
玻璃熔窑耐火保温系统是集材料科学、热工技术和精密施工于一体的综合性工程。通过科学选型、规范施工和智能运维，可提升窑炉寿命（从3年延长至5年以上）并降低能耗（单位热耗下降15%-20%）。建议企业建立全生命周期管理档案，定期与耐火材料供应商进行技术复盘，持续优化保温方案。如需获取个性化施工指导或材料检测服务，请联系专业窑炉工程团队。
