手把手教你如何计算保温管保温层厚度

在工业管道系统中，保温管的应用较为广泛，其主要作用是减少管道内介质在输送过程中的热量损失，提高能源利用效率。而保温层厚度作为保温管设计的关键参数之一，其合理计算对于确保保温效果、降低能耗以及控制成本具有重要意义。路成节能结合多年经验和相应公式为您详细介绍保温管保温层厚度的计算方法，帮助读者更好地理解和应用相关知识。
一、保温层厚度计算的基本原理
保温层厚度的计算主要基于热传导原理，通过控制管道表面温度、减少热损失来满足工艺要求和经济性需求。在计算过程中，需要综合考虑管道外径、介质温度、环境温度、保温材料导热系数以及允许的热损失量等因素。
二、保温层厚度计算的常用方法

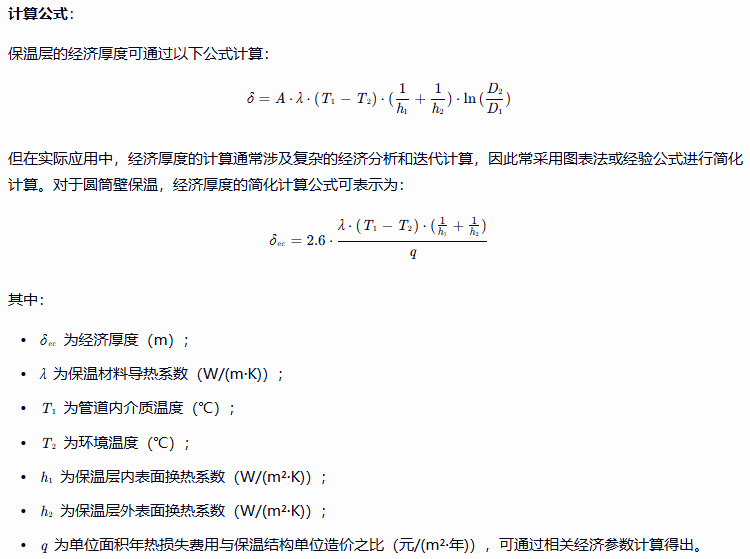

1. 经济厚度法
经济厚度法是一种综合考虑保温投资与热损失费用的方法，旨在确定使总费用（包括保温结构投资费用和运行中的热损失费用）zui小的保温层厚度。

2. zui大允许热损失法
zui大允许热损失法是根据工艺要求或节能标准，确定管道允许的zui大热损失量，然后反推出所需的保温层厚度。
计算步骤：
1、确定zui大允许热损失量：根据工艺要求或节能标准，确定管道单位长度或单位面积的zui大允许热损失量 Qmax。
2、计算热损失：利用热传导公式计算不同保温层厚度下的热损失量 Q。
3、反推保温层厚度：通过迭代计算或图表法，找到满足 Q≤Qmax的zui小保温层厚度。

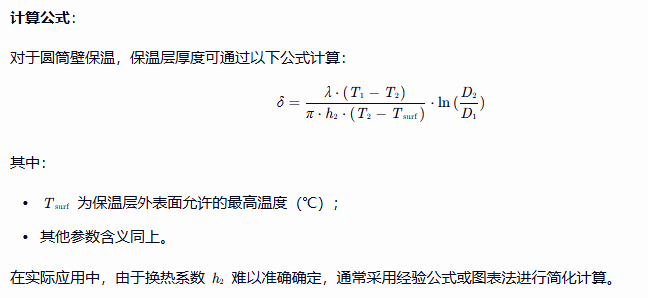

3. 表面温度法

表面温度法是根据保温层外表面允许的zui高温度，计算所需的保温层厚度。

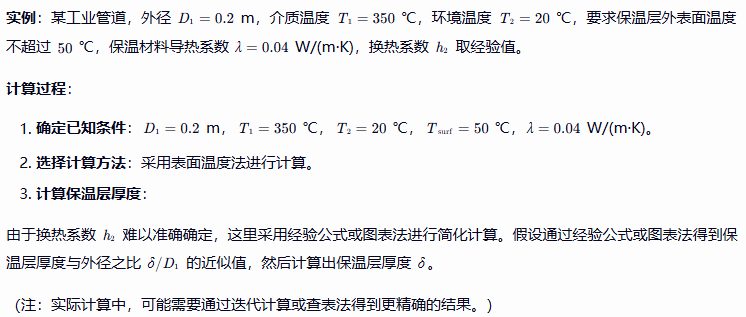

三、保温层厚度计算的实例分析

四、保温层厚度计算中的注意事项
1、保温材料性能：保温材料的导热系数、密度、吸水率等性能对保温效果有重要影响。在计算保温层厚度时，应准确获取保温材料的性能参数。
2、环境条件：环境温度、风速、湿度等条件会影响保温层的散热效果。在计算保温层厚度时，应充分考虑环境条件的影响。
3、安全因素：保温层厚度应满足安全要求，防止人员烫伤和火灾等事故的发生。
4、经济性：保温层厚度的选择应综合考虑经济性和保温效果。过厚的保温层会增加投资成本，而过薄的保温层则可能无法满足保温要求。
五、结语
保温管保温层厚度的计算是一个复杂而重要的过程，涉及热传导原理、经济分析、工艺要求等多个方面。在实际应用中，应根据具体情况选择合适的计算方法，并充分考虑保温材料性能、环境条件、安全因素和经济性等因素。通过合理计算保温层厚度，可以确保保温管的保温效果，降低能耗，提高能源利用效率。
