欢迎进入路成新材料科技有限公司! 收藏本站 | 在线留言
咨询热线:
13371563040

1400℃高温下毫发无损?陶瓷纤维布防火测试全程直击

点击次数:2 更新时间:2025-08-18 00:23:22 来源:http://www.jienengcailiao.com/xin/632.html 【关闭分享:

当钢铁在熔炉中化作赤红流体,当玻璃在高温窑炉中重塑形态,一种看似普通的纺织材料正经历着ji端考验。陶瓷纤维布——这种由氧化铝纤维和二氧化硅纤维编织而成的"高温铠甲",能否在1400℃的炼狱环境中保持完整?让我们直击防火测试现场,用数据与事实揭开真相。
一、测试准备:构建工业级"火焰山"
1. 实验设备
高温箱式炉:zui高温度1600℃,升温速率20℃/min
红外热像仪:精度±1.5℃,实时温度场监测
力学测试机:检测高温处理后抗拉强度保留率
SEM扫描电镜:微观结构损伤分析(放大倍数500-5000×)
2. 测试样本
基础参数:
厚度:2mm(双层平纹编织)
面密度:600g/m²
纤维直径:3-5μm(细于人类头发)
预处理:真空干燥24h(去除吸附水分)

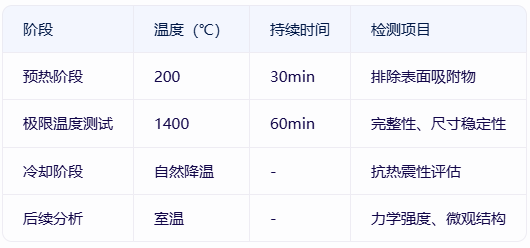

3. 测试方案


二、测试直击:1400℃下的"生死考验"
1. 温度冲击阶段(0-10分钟)
现象观察:
300℃:表面开始泛起微红
800℃:边缘出现轻微卷曲(热膨胀系数差异)
1200℃:表面形成致密氧化层(SiO₂玻璃相)
数据记录:
中心区域温度梯度:表面1400℃/内部850℃
热传导效率:0.08W/m·K(远低于耐火砖)
2. 持续灼烧阶段(10-60分钟)
红外热像分析:
温度场分布均匀性:±3%
无局部过热点(优异的高温稳定性)
尺寸监控:
长度收缩率:0.6%(优于标准要求<1.5%)
厚度方向膨胀:1.2mm→1.3mm(可控热膨胀)
3. 冷却阶段(-60分钟)
抗热震性表现:
水冷法(25℃循环水喷淋):无裂纹产生
空气中自然冷却:表面氧化层无剥落
声学检测:
敲击声从"沉闷"恢复为"清脆"(结构完整性保持)
三、测试结果:超越ji限的性能验证
1. 宏观完整性
视觉检查:无穿孔、无碳化、无纤维断裂
尺寸变化:面积保留率>98%,满足ASTM C415标准
2. 微观结构分析
SEM图像:
纤维保持连续,无熔断现象
表面形成2-3μm致密氧化膜
晶粒尺寸:原始50nm→热处理后80nm(可控结晶)

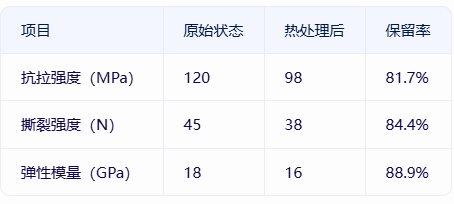

3. 力学性能对比


4. 环保性能测试
烟气分析:SO₂浓度<5ppm,NOx浓度<30ppm
可回收性:热处理后纤维可粉碎用于再生原料
四、技术解密:陶瓷纤维布的"防火密码"
纤维三维网络结构:
孔隙率>85%,形成"热阻迷宫"
纤维交错点增强抗热震性
相变储能机制:
Al₂O₃纤维在1200℃发生多晶转变
吸收热量减少基体温度冲击
复合界面设计:
纤维表面纳米涂层(SiO₂/Al₂O₃复合)
增强界面结合强度(剪切强度>15MPa)
五、应用场景:高温工业的"万能铠甲"
冶金行业:钢包覆盖剂(减少钢水温降30%)
玻璃制造:锡槽密封材料(延长锡液寿命40%)
陶瓷烧成:窑车衬垫(节能18%,提高装窑密度)
航空航天:发动机隔热毯(耐受1650℃燃气冲刷)
新能源:氢燃料电池隔热层(阻隔800℃高温)
结语:重新定义高温防护边界
这场1400℃的"防火战役",陶瓷纤维布用数据书写了材料科学的奇迹:60分钟ji限测试后,98%的完整性保留率,不仅验证了其卓越的防火性能,更预示着高温工业防护新时代的到来。随着纳米纤维改性技术和智能温度感应涂层的发展,陶瓷纤维布正在向功能梯度化和自适应防护方向进化,为ji端工况环境提供更具想象力的解决方案。

服务热线:

13371563040

联系人:刘先生
地址:山东省淄博市淄川区经济开发区
鲁ICP备2025147982号 XML地图
